Как подключить реле давления к компрессору: пошаговая инструкция по подключению и установке
Содержание:
- Зачем нужно реле давления?
- Принцип работы
- Подготовка к установке
- Пошаговая инструкция по подключению
- Настройка
- Нюансы при работе с реле давления
- Частые неисправности
- Как продлить срок службы компрессорного оборудования?
Реле давления — это автоматический модуль управления, координирующий включение и отключение двигателя. Предназначен для работы с компрессорами. От корректности настройки и подключения прессостата напрямую зависят стабильность запуска, безопасность остановки и долговечность оборудования.
В статье содержится практическая информация по установке и настройке прессостата, а также четкий ответ на ключевой вопрос: как подключить и настроить этот прибор, чтобы компрессорное оборудование работало эффективно и бесперебойно.
Зачем нужно реле давления?
Это устройство управляет пневмоагрегатом и защищает его от перегрузок. Чаще всего оснащено обратным клапаном, предотвращающим после остановки двигателя выход сжатого воздуха, контролирует его уровень в ресивере. При достижении верхнего предела напора прибор размыкает контакты и останавливает двигатель. При падении ниже минимального значения — замыкает их, и пневмоагрегат снова включается. Перечислим ключевые задачи реле давления:
- поддержание стабильного рабочего давления;
- защита системы от перегрузок;
- возможность отключать двигатель в паузах для экономии ресурсов;
- продление срока службы техники.
Такие прессостаты широко используют в промышленных, вентиляционных, фильтрующих и климатических установках, насосах, медтехнике. По сути, это инструмент контроля для повышения надежности любой пневматической системы.
Принцип работы

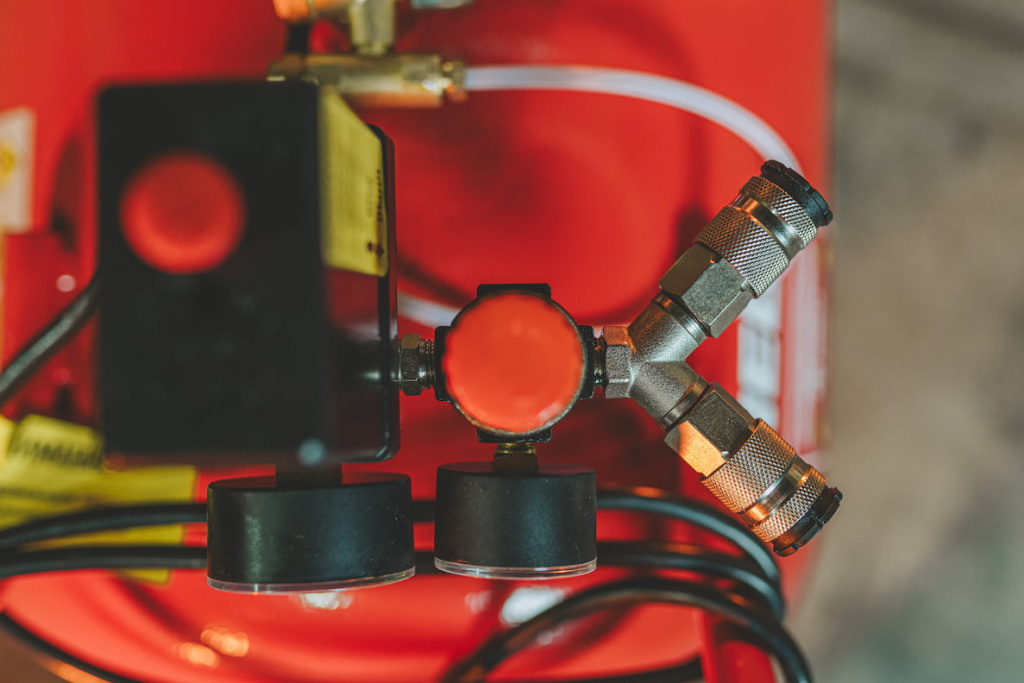

Конструкция реле давления лаконична и функциональна. Внутри корпуса находится чувствительная мембрана, реагирующая на изменение напора. Она механически воздействует на пружины, которые, в свою очередь, замыкают или размыкают электрические соединения.
Регулировка параметров осуществляется двумя винтами: большой задает максимально допустимую нагрузку, а малый определяет диапазон между включением и отключением. С их помощью можно точно настроить технику под конкретные требования и исключить перегрузки. Все клеммы сгруппированы в компактный электрический блок, активируемый движением мембраны.
Подготовка к установке
Чтобы без ошибок подключить устройство, потребуется тщательная подготовка. Этот этап не отнимет много времени, но критически важен для безопасности всей системы. Вот ключевые шаги перед монтажом:
- Обязательно обесточьте пневмоагрегат и стравите остаточные воздушные массы.
- Проверьте состояние резьбы в посадочном отверстии для прессостата — она должна быть чистой и без повреждений.
- Подготовьте уплотнительные материалы, манометр и предохранительный клапан.
- Убедитесь, что под рукой есть все необходимые инструменты.
Пренебрежение необходимой подготовкой может привести к утечкам, некорректным настройкам или к поломке оборудования. Грамотный подход к процедуре обеспечивает надежность будущих соединений и минимизирует риски возникновения аварийных ситуаций.
Пошаговая инструкция по подключению
Если перепутать шаги или выполнить их не до конца, устройство для сжатия воздуха может работать с перебоями. Например, это может выражаться в частых включениях и выключениях, в утечках или нестабильных показателях давления. Чтобы избежать таких проблем, мы рекомендуем выполнять каждый шаг внимательно и без спешки:
- Отключите пневмоагрегат от электросети.
- Вкрутите реле давления в центральное резьбовое отверстие ресивера, используя уплотнитель для герметичности.
- Подсоедините разгрузочный клапан к самому маленькому выходу прессостата.
- Присоедините манометр и предохранительный клапан к оставшимся выходам.
- Подсоедините электрокабели к контактам в соответствии с документацией, прилагаемой к вашей модели.
- Проверьте все соединения на герметичность.
- Снимите крышку и настройте винты.
- Запустите пневмоагрегат и наблюдайте за показаниями манометра.
- Убедитесь, что двигатель отключается и включается в автоматическом режиме.
Тщательное выполнение каждого шага гарантирует, что техника будет работать в корректном интервале показателей. Это имеет особое значение для приборов, которые используются ежедневно или под чрезмерными нагрузками.
Настройка
После подключения реле давления требуется правильно его настроить. Внутри корпуса расположены две регулировочные пружины. Их положение настраивается винтами: большой устанавливает верхний предел напора, малый регулирует разницу между включением и отключением. Пневмоагрегат должен отключаться при максимальном значении и включаться при падении напора.
Необходимо избегать высоких значений, так как это повышает нагрузку на электродвигатель, увеличивает энергопотребление, приводит к перегреву и риску поломок. Все необходимые данные и схема подключения обычно указаны в инструкции на сайтах производителей.
Нюансы при работе с реле давления
Реле давления совместимо с однофазной и трехфазной сетями. Следует уделять внимание правильному подсоединению фазы и контролю тока, иначе прибор может выйти из строя. Некоторые модели дополнены защитными датчиками, механическим выключателем и аварийными кнопками.
Настройка выполняется просто: достаточно снять крышку, открыть доступ к винтам и нормально настроить контакты. Нижний и верхний предел задаются таким образом, как описано в инструкции пользователя.
Реле давления является ключевой частью системы автоматики. Он реагирует на изменения давления, включает или выключает привод, а также управляет другими элементами системы. Этот подход упрощает управление и помогает выбрать оптимальные способы эксплуатации.
Частые неисправности
Даже надежное устройство со временем может выйти из строя из-за естественного износа и нагрузок. Некоторые неисправности легко устранить самостоятельно, другие же требуют полной замены реле давления. Важно распознать первые признаки неполадок, чтобы избежать дорогостоящего ремонта. Среди главных неисправностей и решений:
- Утечка воздуха — как правило, устраняется заменой прокладки.
- Частые включения/выключения — следует заново отрегулировать винты.
- Оплавление контактов — требует очистки или замены клемм.
- Полный отказ работы — в этом случае оптимально установить новый защитный механизм.
В технической документации иногда содержится полезный комментарий производителя по устранению конкретных проблем. Хотя ремонт возможен, часто целесообразнее установить новое реле, чем восстанавливать старое. Это обеспечивает надежность эксплуатации и экономит время.
Как продлить срок службы компрессорного оборудования?
Чтобы оно прослужило дольше, следите за регулярным техническим обслуживанием. Простые меры профилактики позволяют избежать перегрузок и продлить ресурс техники:
- Регулярно меняйте масло и фильтры.
- Проверяйте состояние ресивера и удаляйте конденсат.
- Обеспечьте хорошую вентиляцию помещения и защиту от перегрева и высоких температур.
- Не допускайте постоянного использования техники на пределе мощности.
Эти правила одинаково важны для разных типов оборудования, будь то винтовой компрессор Remeza, медицинский компрессор Remeza или спиральный компрессор Remeza. Правильное обслуживание всегда обходится дешевле, чем покупка нового устройства. Выбор за вами.
